คู่มือขั้นสูงสำหรับรหัสระยะห่างราวบันไดสายเคเบิลและมาตรฐานความปลอดภัย

ยินดีต้อนรับสู่แหล่งข้อมูลอุตสาหกรรมที่ชัดเจนสำหรับโซลูชั่นราวบันไดสมัยใหม่ ในฐานะผู้คร่ำหวอดในด้านฮาร์ดแวร์สถาปัตยกรรมที่มีประสบการณ์มาสองทศวรรษ ฉันได้เห็นแนวโน้มการออกแบบมีมาและไป แต่ความต้องการเส้นสายที่สะอาดตาและมุมมองที่ไร้สิ่งกีดขวางยังคงไม่เปลี่ยนแปลง อย่างไรก็ตาม ราวบันไดที่สวยงามที่สุดนั้นอาจพังได้หากไม่เป็นไปตามมาตรฐานความปลอดภัยอันเข้มงวดที่กำหนดโดยประมวลกฎหมายอาคารทั้งในระดับท้องถิ่นและระดับสากล ที่วิออนต้า เมทัลภารกิจของเราคือการผสานความสวยงามระดับไฮเอนด์เข้ากับความสมบูรณ์ของโครงสร้างที่แน่วแน่ ในคู่มือนี้ เราจะเจาะลึกข้อกำหนดทางเทคนิคของระยะห่างของราวเคเบิล ซึ่งจะช่วยให้คุณจัดการกับความซับซ้อนของกฎทรงกลมขนาด 4 นิ้ว ข้อกำหนดด้านแรงดึง และตรรกะหลังระยะห่าง เพื่อให้แน่ใจว่าโปรเจ็กต์ของคุณสวยงามและเป็นไปตามข้อกำหนด

สารบัญ

• รหัสระยะห่างราวบันไดสายเคเบิลที่จำเป็นที่คุณต้องปฏิบัติตามคืออะไร
• ข้อกำหนดเฉพาะของโรงงานของเราทำให้มั่นใจในความปลอดภัยและความทนทานสูงสุดได้อย่างไร
• เหตุใดความตึงของสายเคเบิลและการโก่งงอหลังจึงมีความสำคัญต่อความสำเร็จในการตรวจสอบ
• คุณจะติดตั้งราวบันไดเคเบิลให้ตรงตามมาตรฐานที่อยู่อาศัยและพาณิชยกรรมได้อย่างไร?
• คำถามทั่วไปเกี่ยวกับหลักปฏิบัติและความปลอดภัย

รหัสระยะห่างราวบันไดสายเคเบิลที่จำเป็นที่คุณต้องปฏิบัติตามคืออะไร

เมื่อเราพูดคุยกันราวบันไดสายเคเบิลความปลอดภัย การสนทนาเริ่มต้นและสิ้นสุดด้วยประมวลกฎหมายที่อยู่อาศัยระหว่างประเทศ (IRC) และประมวลกฎหมายอาคารระหว่างประเทศ (IBC) กฎระเบียบเหล่านี้ได้รับการออกแบบมาเพื่อป้องกันอุบัติเหตุ โดยเฉพาะที่เกี่ยวข้องกับเด็กเล็ก ที่วิออนต้า เมทัลทีมวิศวกรของเราจัดลำดับความสำคัญของรหัสเหล่านี้ในทุกส่วนประกอบที่เราผลิต วัตถุประสงค์หลักคือเพื่อให้แน่ใจว่าช่องเติมแนวนอนหรือแนวตั้งมีความปลอดภัยเพียงพอที่จะไม่ก่อให้เกิดอันตราย

กฎทรงกลมขนาด 4 นิ้วสากล

กฎระเบียบที่ได้รับการอ้างถึงมากที่สุดในอุตสาหกรรมคือกฎทรงกลมขนาด 4 นิ้ว รหัสนี้กำหนดว่าระยะห่างระหว่างองค์ประกอบ infill (ในกรณีนี้คือสายเคเบิลของเรา) จะต้องแน่นพอที่ทรงกลมขนาดเส้นผ่านศูนย์กลาง 4 นิ้วไม่สามารถผ่านได้ทุกจุด ขึ้นอยู่กับขนาดเฉลี่ยของศีรษะของเด็กวัยหัดเดิน แม้ว่าจะฟังดูง่าย แต่การบรรลุสิ่งนี้ด้วยสายเคเบิลแบบยืดหยุ่นนั้นต้องใช้เวลามากกว่าแค่ 4 นิ้ว โรงงานของเราแนะนำให้มีระยะห่างระหว่างสายเคเบิล 3 นิ้ว เพื่อพิจารณา "การโก่งตัวของสายเคเบิล" หากคุณเว้นระยะห่างสายเคเบิลไว้ที่ 4 นิ้วพอดี ความยืดหยุ่นตามธรรมชาติของสายไฟอาจทำให้ทรงกลมขนาด 4 นิ้วถูกดันผ่านภายใต้ความกดดัน ส่งผลให้การตรวจสอบล้มเหลว

การอภิปรายผลบันได

ในอดีต เขตอำนาจศาลบางแห่งจำกัดแนวราบราวกั้นสายเคเบิลระบบเนื่องจาก "เอฟเฟกต์บันได" กลัวเด็กจะปีนขึ้นไปบนสายไฟแนวนอน อย่างไรก็ตาม รหัสที่ทันสมัยส่วนใหญ่ รวมถึงการอัปเดตล่าสุดของ IRC ได้ลบข้อจำกัดนี้สำหรับการสร้างที่พักอาศัยแล้ว ของเราวิออนต้า เมทัลผู้เชี่ยวชาญแนะนำให้ตรวจสอบกับหน่วยงานท้องถิ่นที่มีเขตอำนาจศาล (AHJ) เสมอ เนื่องจากการแก้ไขในท้องถิ่นบางครั้งอาจเข้มงวดกว่าประมวลกฎหมายของประเทศ ผลิตภัณฑ์ของเราได้รับการออกแบบให้ตรงตามเกณฑ์ความปลอดภัยสูงสุด เพื่อให้คุณอุ่นใจได้ไม่ว่าคุณจะอยู่ที่ใดก็ตาม

ข้อกำหนดด้านความสูงและการรับน้ำหนักของโครงสร้าง

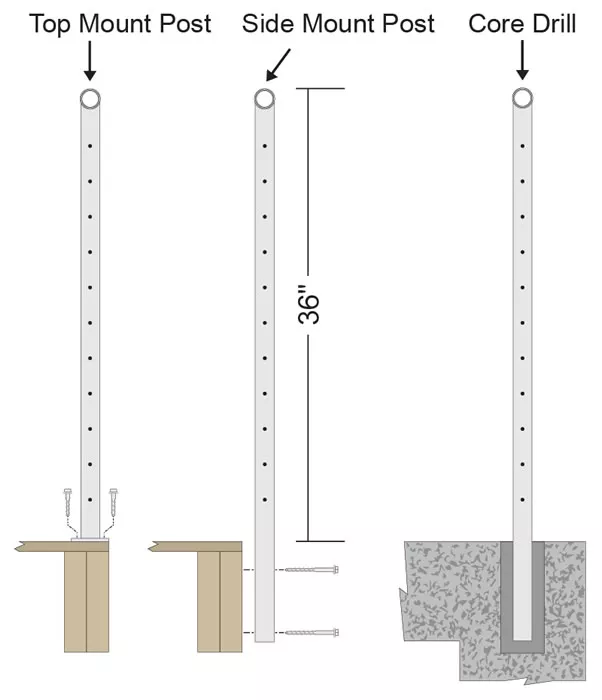

ความสูงของราวบันไดมีความสำคัญพอๆ กับระยะห่าง ในการใช้งานในที่พักอาศัยส่วนใหญ่ รางด้านบนต้องมีความสูงอย่างน้อย 36 นิ้ว สำหรับการใช้งานเชิงพาณิชย์ มักจะเพิ่มเป็น 42 นิ้ว นอกจากนี้ ราวบันไดจะต้องสามารถรับน้ำหนักรวม 200 ปอนด์ที่ประคบไปในทิศทางใดก็ได้ที่ด้านบนของราง เรามั่นใจว่าเสาและฮาร์ดแวร์สำหรับติดตั้งของเราได้รับการออกแบบทางวิศวกรรมเพื่อรองรับแรงสำคัญเหล่านี้โดยไม่เสียรูป

ข้อกำหนดเฉพาะของโรงงานของเราทำให้มั่นใจในความปลอดภัยและความทนทานสูงสุดได้อย่างไร

ที่วิออนต้า เมทัลเราไม่เพียงแค่ขายส่วนประกอบเท่านั้น เราให้บริการระบบทางวิศวกรรม โรงงานของเราใช้สแตนเลสเกรด 316 สำหรับผลิตภัณฑ์ของเราทั้งหมดราวบันไดสายเคเบิลผลิตภัณฑ์เพื่อให้มั่นใจว่าพวกเขาจะอยู่รอดในสภาพแวดล้อมที่เลวร้ายที่สุดในขณะที่ยังคงรักษาการปฏิบัติตามรหัสโครงสร้าง เพื่อช่วยคุณวางแผนโครงการ เราได้ร่างพารามิเตอร์ผลิตภัณฑ์มาตรฐานที่สอดคล้องกับมาตรฐานความปลอดภัยระดับโลก

ข้อมูลจำเพาะของผลิตภัณฑ์หลัก

ความมุ่งมั่นของเราในด้านคุณภาพหมายถึงการใช้วัสดุที่เหมาะสมสำหรับงานที่เหมาะสม ด้านล่างนี้คือรายละเอียดว่าโรงงานของเราเข้าใกล้การก่อสร้างอย่างไรราวกั้นสายเคเบิลส่วนประกอบ

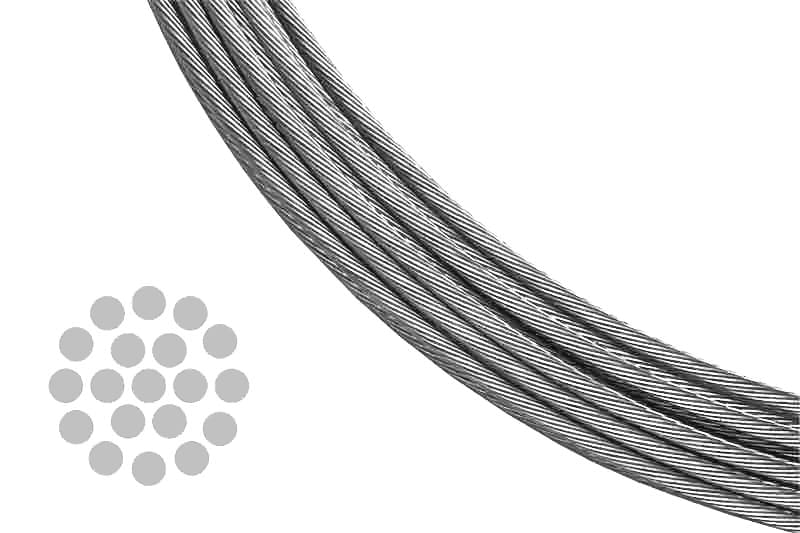

เหตุใดจึงเลือกการก่อสร้างเกลียวขนาด 1x19 ของเรา

ประเภทของสายเคเบิลที่คุณใช้ส่งผลต่อความปลอดภัยอย่างมาก โรงงานของเราเชี่ยวชาญในสายสแตนเลสขนาด 1x19 เส้น ต่างจากสายเคเบิล 7x7 หรือ 7x19 ซึ่งมีความยืดหยุ่นมากกว่าและมีแนวโน้มที่จะยืดออกมากกว่า (ใช้สำหรับรอกเป็นส่วนใหญ่) สายเคเบิล 1x19 มีความแข็ง เรียบเนียนเมื่อสัมผัส และมีการยืดตัวต่ำมาก ความแข็งนี้มีความสำคัญต่อการรักษา "รหัสระยะห่าง" ไว้เป็นเวลาหลายปี เมื่อคุณใช้ 1x19 ของเราราวบันไดสายเคเบิลคุณกำลังเลือกผลิตภัณฑ์ที่มีความตึงและต้องการการบำรุงรักษาน้อยลงอย่างมากตลอดอายุการใช้งาน

การออกแบบโพสต์และความสมบูรณ์ของโครงสร้าง

รหัสระยะห่างไม่ได้เกี่ยวกับสายไฟเท่านั้น มันเกี่ยวกับโพสต์ที่เก็บไว้ หากเสาของคุณเว้นระยะห่างกันมากเกินไป สายเคเบิลก็จะหย่อนยาน หากเสาไม่แข็งแรงพอ ความตึงของสายเคเบิลจะดึงเข้าด้านใน เราขอแนะนำว่าลูกค้าของเราไม่ควรมีระยะห่างระหว่างเสาโครงสร้างเกิน 4 ฟุต ในตัวเราวิออนต้า เมทัลชุดการออกแบบ เรานำเสนอเสา "รั้ว" ระดับกลางซึ่งบางกว่าและได้รับการออกแบบมาเพื่อรักษาระยะห่างของสายเคเบิลโดยเฉพาะโดยไม่ต้องมีเสาที่มีโครงสร้างเต็มจำนวน วิธีนี้จะรักษา "มุมมองที่เปิดกว้าง" ในขณะเดียวกันก็ทำให้ทรงกลมขนาด 4 นิ้วไม่สามารถทะลุผ่านได้

เหตุใดความตึงของสายเคเบิลและการโก่งงอหลังจึงมีความสำคัญต่อความสำเร็จในการตรวจสอบ

อุปสรรคที่ใหญ่ที่สุดประการหนึ่งในระหว่างการตรวจสอบอาคารคือการโก่งตัวของสายเคเบิล การโก่งตัวคือจำนวนที่สายเคเบิลเคลื่อนที่เมื่อมีการใช้แรงกระทำ แม้ว่าสายเคเบิลของคุณจะเว้นระยะห่างกัน 3 นิ้ว แต่หากสายเคเบิลหลวม ผู้ตรวจสอบก็สามารถดึงออกจากกันได้อย่างง่ายดายเพื่อให้เกินขีดจำกัด 4 นิ้ว ที่โรงงานของเรา เราได้ทดสอบระดับแรงตึงต่างๆ เพื่อให้ลูกค้าของเราได้รับผลลัพธ์ที่ดีที่สุด

ทำความเข้าใจกับข้อกำหนดด้านความตึงเครียด

เพื่อให้ผ่านการตรวจสอบอย่างเข้มงวด โดยทั่วไปสายเคเบิลแต่ละเส้นจะต้องมีแรงดึงระหว่าง 200 ถึง 400 ปอนด์ สิ่งนี้จะสร้างพลังสะสมให้กับโพสต์ท้ายของคุณซึ่งอาจมหาศาล ตัวอย่างเช่น การต่อสายเคเบิล 10 เส้นที่แรงดึง 300 ปอนด์ต่อสายเคเบิลจะออกแรงดึงที่เสาปลายของคุณ 3,000 ปอนด์ นี่คือเหตุผลวิออนต้า เมทัลเน้นการใช้ราวบนที่แข็งแรงและเสาปลายที่แข็งแรง หากไม่มีรางด้านบนที่เหมาะสมเพื่อทำหน้าที่เป็นส่วนประกอบในการบีบอัด เสาส่วนปลายจะโน้มตัวเข้าด้านในในที่สุด ส่งผลให้สายเคเบิลหย่อนคล้อยและไม่สามารถระบุรหัสระยะห่างได้

ปัจจัยสำคัญที่มีอิทธิพลต่อการโก่งตัว

• ระยะห่างระหว่างโพสต์:ยิ่งเสาของคุณอยู่ห่างจากกันมากเท่าไร สายเคเบิลก็จะยิ่งเบี่ยงออกเมื่อถูกผลักมากขึ้นเท่านั้น การเก็บเสาไว้ที่ความสูง 3 ถึง 4 ฟุตถือเป็นมาตรฐานทองคำของอุตสาหกรรม
• เส้นผ่านศูนย์กลางของสายเคเบิล:สายเคเบิลขนาด 3/16 นิ้วจะเบนขนาดน้อยกว่าสายเคเบิลขนาด 1/8 นิ้วโดยธรรมชาติภายใต้แรงตึงที่เท่ากัน
• จำนวนสายเคเบิล:ราวบันไดสำหรับที่พักอาศัยมาตรฐานขนาด 36 นิ้ว มักจะต้องใช้สายเคเบิล 10 ถึง 11 เส้นเพื่อให้แน่ใจว่ามีช่องว่างระหว่างพื้นกับสายเคเบิลเส้นแรก และระหว่างสายเคเบิลนั้นจะต้องไม่เกินขีดจำกัดรหัส
• ลำดับการตึง:เราแนะนำให้ดึงแรงดึงจากสายกลางออกไปด้านบนและด้านล่างเสมอเพื่อกระจายน้ำหนักให้เท่ากันทั่วทั้งเสา

บทบาทของรางบน

เจ้าของบ้านหลายคนถามว่าสามารถข้ามราวด้านบนได้หรือไม่เพื่อให้ดู "สะอาดขึ้น" จากมุมมองของโค้ด นี่เป็นเรื่องยากมากที่จะบรรลุผล รางด้านบนเป็นส่วนประกอบโครงสร้างที่ทนทานต่อการดึงสายเคเบิลเข้าด้านใน ที่วิออนต้า เมทัลเรามีตัวเชื่อมต่อรางบนแบบพิเศษที่รวมเข้ากับของเราได้อย่างลงตัวราวกั้นสายเคเบิลระบบทำให้มั่นใจได้ว่าโครงสร้างทั้งหมดยังคงความแข็งแกร่งและระยะห่างของสายเคเบิลยังคงอยู่อย่างถาวร

คุณจะติดตั้งราวบันไดเคเบิลให้ตรงตามมาตรฐานที่อยู่อาศัยและพาณิชยกรรมได้อย่างไร?

การติดตั้งเป็นจุดที่ทฤษฎี "รหัส" ตรงตามความเป็นจริงของการก่อสร้าง ไม่ว่าคุณจะเป็นผู้ชื่นชอบงาน DIY หรือผู้รับเหมามืออาชีพ การปฏิบัติตามกระบวนการที่ได้มาตรฐานถือเป็นสิ่งสำคัญเพื่อความปลอดภัย ทีมงานของเราได้ปรับปรุงขั้นตอนการติดตั้งเพื่อให้แน่ใจว่าเราราวบันไดสายเคเบิลมีการติดตั้งระบบอย่างถูกต้องทุกครั้ง

รายการตรวจสอบการปฏิบัติตามข้อกำหนดทีละขั้นตอน

• การวางแผนเค้าโครง:ทำเครื่องหมายหลุมโพสต์ของคุณอย่างแม่นยำ ตรวจสอบให้แน่ใจว่าระยะห่างจากพื้นถึงรูสายเคเบิลแรกไม่เกิน 3 นิ้ว
• ความแม่นยำในการเจาะ:ใช้ไกด์สว่านเพื่อให้แน่ใจว่ารูอยู่ในแนวเดียวกัน รูที่ไม่ตรงแนวจะทำให้เกิดแรงเสียดทาน ทำให้การตึงสายเคเบิลอย่างเหมาะสมทำได้ยากขึ้น
• การติดตั้งโพสต์สิ้นสุด:ขันเสาท้ายของคุณให้แน่น สิ่งเหล่านี้คือจุดยึดของระบบของคุณและจะต้องสามารถทนต่อแรงตึงที่กล่าวถึงข้างต้นได้
• การใช้สายเคเบิล:ด้ายของเราวิออนต้า เมทัลสายเคเบิล 1x19 ผ่านเสากลาง ใช้ปลอกป้องกันหากคุณเดินผ่านเสาไม้เพื่อป้องกันไม่ให้สายเคเบิลกัดเข้าไปในไม้
• การตึง:ใช้เครื่องวัดความตึงเพื่อตรวจสอบว่าการวิ่งแต่ละครั้งเป็นไปตามข้อกำหนดที่กำหนด นี่เป็นวิธีที่ดีที่สุดในการพิสูจน์ต่อผู้ตรวจสอบว่าระบบปลอดภัย
• ตัดแต่งขั้นสุดท้าย:เมื่อตึงแล้ว ให้ตัดสายเคเบิลส่วนเกินออกแล้วติดที่ปิดปลายเพื่อให้ได้การตกแต่งแบบมืออาชีพที่ไร้สิ่งกีดขวาง

ข้อควรพิจารณาเชิงพาณิชย์และที่อยู่อาศัย

หากโครงการของคุณเป็นพื้นที่สาธารณะหรือที่พักอาศัยหลายครอบครัว จะต้องปฏิบัติตามมาตรฐาน IBC สิ่งเหล่านี้มักจะเข้มงวดกว่ารหัสที่อยู่อาศัย ตัวอย่างเช่น กฎทรงกลมขนาด 4 นิ้วยังคงอยู่ แต่ข้อกำหนดในการรับน้ำหนักสำหรับราวจับอาจสูงกว่านี้ และมีข้อกำหนดเฉพาะสำหรับ "ความสามารถในการจับ" หากราวบันไดอยู่บนทางบันได โรงงานของเราผลิตส่วนประกอบสำหรับงานหนักซึ่งออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมเชิงพาณิชย์ที่มีการจราจรหนาแน่น ทำให้เรามั่นใจได้ราวกั้นสายเคเบิลโซลูชั่นมีความคงทนและสวยงาม

คำถามทั่วไปเกี่ยวกับหลักปฏิบัติและความปลอดภัย

ราวบันไดปลอดภัยสำหรับบ้านที่มีเด็กเล็กและสัตว์เลี้ยงหรือไม่?

ใช่ เมื่อติดตั้งกับทรงกลมขนาด 4 นิ้วที่มีการตึงที่เหมาะสม ราวเคเบิลมีความปลอดภัยอย่างยิ่งเนื่องจากไม่มีช่องว่างขนาดใหญ่ และเด็กๆ ปีนได้ยากเนื่องจากไม่มีฐานที่มั่นคง

ฉันจำเป็นต้องดึงสายเคเบิลใหม่บ่อยแค่ไหนเพื่อให้อยู่ในรหัส

ด้วยสายเคเบิลสแตนเลสคุณภาพสูง 1x19 ของเรา คุณควรตรวจสอบแรงดึงปีละครั้งเท่านั้น แต่โดยปกติแล้ว จะต้องมีการปรับเปลี่ยนเพียงเล็กน้อยหลังจากช่วง "ตกตะกอน" เริ่มต้นหลังการติดตั้ง

ระยะห่างสูงสุดที่อนุญาตระหว่างเสาราวสองอันคือเท่าใด

เพื่อให้แน่ใจว่าสายเคเบิลจะไม่เบี่ยงเบนเกินขีดจำกัด 4 นิ้ว เราขอแนะนำให้มีระยะห่างสูงสุด 4 ฟุตระหว่างเสาโครงสร้าง หรือใช้ซี่ฟันที่มีระยะห่างทุกๆ 3 ฟุต

ฉันสามารถใช้สายเคเบิลขนาด 1/8 นิ้วสำหรับโครงการเชิงพาณิชย์ได้หรือไม่

แม้ว่า 1/8 นิ้วมักจะเพียงพอสำหรับการใช้งานในที่พักอาศัย แต่ผู้ตรวจสอบเชิงพาณิชย์จำนวนมากชอบสายเคเบิลขนาด 3/16 นิ้ว เนื่องจากมีความต้านทานการแตกหักสูงกว่าและอัตราการโก่งตัวต่ำกว่าภายใต้สภาวะการใช้งานสาธารณะ

ฉันจำเป็นต้องมีรางด้านล่างเพื่อให้ราวสายเคเบิลเป็นไปตามข้อกำหนดหรือไม่

รางด้านล่างไม่จำเป็นต้องใช้รหัสสากลอย่างเคร่งครัด ตราบใดที่สายเคเบิลด้านล่างอยู่ใกล้กับพื้นผิวดาดฟ้าเพียงพอ (โดยปกติจะไม่เกิน 3 นิ้ว) ซึ่งทรงกลมขนาด 4 นิ้วไม่สามารถลอดผ่านข้างใต้ได้

บทสรุป: สร้างอนาคตด้วย วิออนต้า เมทัล

ยึดมั่นในราวบันไดสายเคเบิลรหัสการเว้นวรรคไม่ได้เป็นเพียงการผ่านการตรวจสอบเท่านั้น เป็นเรื่องเกี่ยวกับการปกป้องผู้คนที่ใช้พื้นที่นี้ ด้วยการทำความเข้าใจความสัมพันธ์ระหว่างระยะห่างระหว่างโพสต์ ความตึงของสายเคเบิล และกฎทรงกลมขนาด 4 นิ้ว คุณสามารถสร้างสภาพแวดล้อมที่ปลอดภัยได้โดยไม่ต้องเสียสละความสวยงามสมัยใหม่ที่คุณต้องการ ที่วิออนต้า เมทัลโรงงานของเรามุ่งมั่นที่จะผลิตสินค้าที่มีคุณภาพสูงสุดราวกั้นสายเคเบิลส่วนประกอบที่ช่วยให้คุณสร้างได้อย่างมั่นใจ ตั้งแต่สเตนเลสเกรดสำหรับใช้งานในทะเลไปจนถึงตัวปรับความตึงที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ทุกส่วนของระบบของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของหลักปฏิบัติด้านอาคารสมัยใหม่

คุณพร้อมที่จะยกระดับทรัพย์สินของคุณด้วยระบบราวบันไดที่ปลอดภัย มีสไตล์ และเป็นไปตามข้อกำหนดแล้วหรือยัง?ติดต่อทีมผู้เชี่ยวชาญของเราวันนี้เพื่อขอใบเสนอราคาที่กำหนดเองหรือคำปรึกษาด้านเทคนิค อนุญาตวิออนต้า เมทัลช่วยให้คุณเปลี่ยนวิสัยทัศน์ของคุณให้กลายเป็นความจริงที่ยืนหยัดผ่านการทดสอบของกาลเวลา ติดต่อตอนนี้เพื่อสำรวจผลิตภัณฑ์ทั้งหมดของเรา และดูว่าความเชี่ยวชาญของเราสามารถปรับปรุงโครงการต่อไปของคุณได้อย่างไร!
