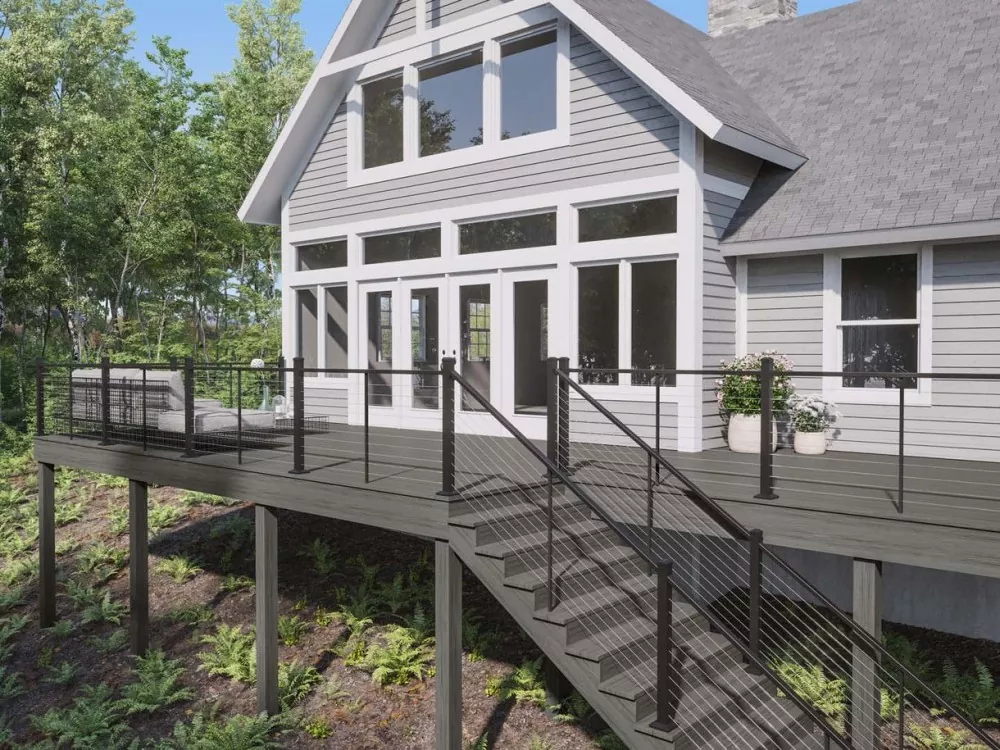

ราวจับสาย
ราวจับเคเบิล Vionta คือโซลูชันราวระดับพรีเมียมที่ออกแบบมาสำหรับการใช้งานในที่พักอาศัยและเชิงพาณิชย์สมัยใหม่ ผลิตด้วยวัสดุที่ทนทานและทนต่อการกัดกร่อน มีรูปลักษณ์เพรียวบาง ประสิทธิภาพด้านความปลอดภัยที่เชื่อถือได้ และอายุการใช้งานที่ยาวนาน เหมาะสำหรับดาดฟ้า บันได ระเบียง ลานบ้าน และโครงการทางสถาปัตยกรรม เรามีข้อกำหนดที่ปรับแต่งได้ การจัดหาโดยตรงจากโรงงาน และการสนับสนุน OEM/ODM เพื่อตอบสนองโครงการที่หลากหลายและข้อกำหนดการขายส่ง
ราวจับเคเบิลกับราวบันไดเคเบิล: ทำความเข้าใจความแตกต่าง
คำสองคำนี้เกี่ยวข้องกัน แต่อธิบายผลิตภัณฑ์ที่แตกต่างกันด้วยฟังก์ชันและข้อกำหนดโค้ดที่แตกต่างกัน
| คุณสมบัติ | ราวจับสาย | ราวบันไดสายเคเบิล |
| ฟังก์ชั่นหลัก | ราวจับสำหรับผู้ใช้บันไดและทางลาด | ระบบป้องกันบริเวณดาดฟ้า ระเบียง หรือชั้นลอย |
| รางด้านบน | จำเป็น — ต้องเข้าใจได้ต่อโค้ด | อาจเป็นโครงสร้างเท่านั้น (ไม่สามารถจับได้เสมอไป) |
| การอ้างอิงรหัสกุญแจ | ข้อกำหนดราวจับ IRC R311.7.8, IBC 1014, AS 1657 | ข้อกำหนดการป้องกัน IRC R312, IBC 1015, AS 1657 |
| การใช้งานทั่วไป | บันได (ภายในและภายนอก), ทางลาด, ราวบันไดเลื่อน | ขอบดาดฟ้า ขอบระเบียง ดาดฟ้า ชั้นลอย |
| โปรไฟล์รางด้านบน | ท่อกลม Ø 32–51 มม. (ช่วงจับได้) หรือฝาไม้ | เหล็กเส้นแบน ท่อสี่เหลี่ยม หรือท่อกลม เฉพาะแบบโครงสร้างเท่านั้น |
เมื่อระบุราวจับเคเบิลสำหรับบันได ข้อกำหนดด้านความสามารถในการจับของรางด้านบนไม่สามารถต่อรองได้ภายใต้หลักเกณฑ์ที่อยู่อาศัยและพาณิชยกรรมส่วนใหญ่ Vionta Metal ออกแบบชุดราวจับโดยมีข้อกำหนดการปฏิบัติตามข้อกำหนดนี้เป็นจุดเริ่มต้น

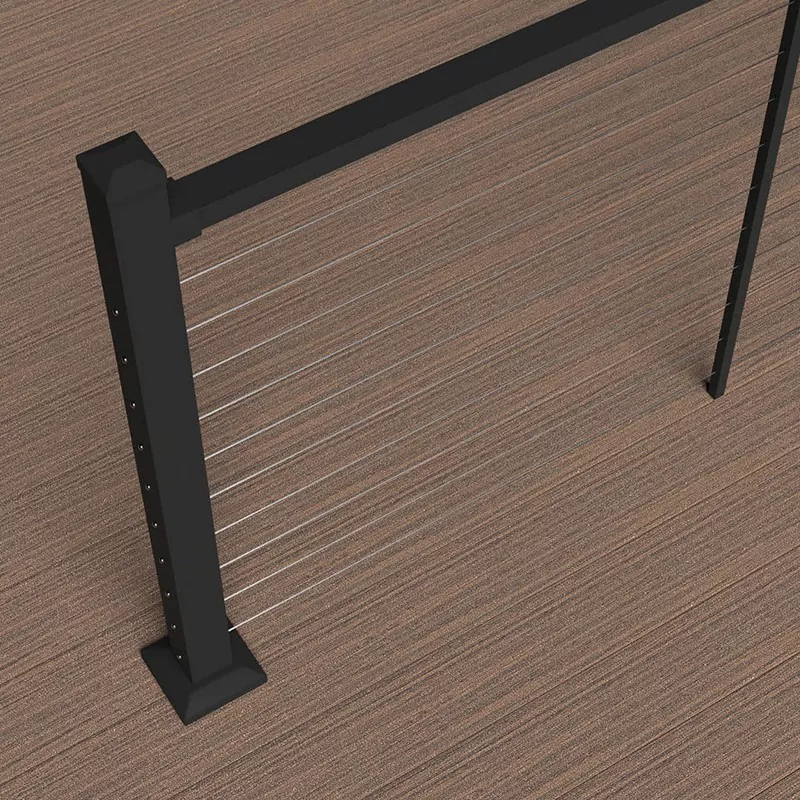

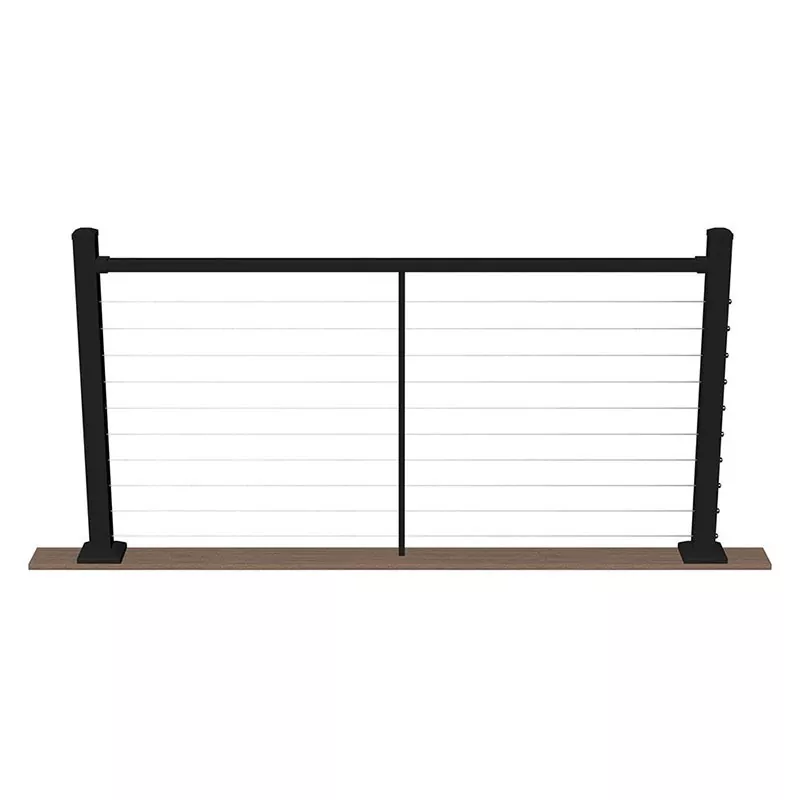

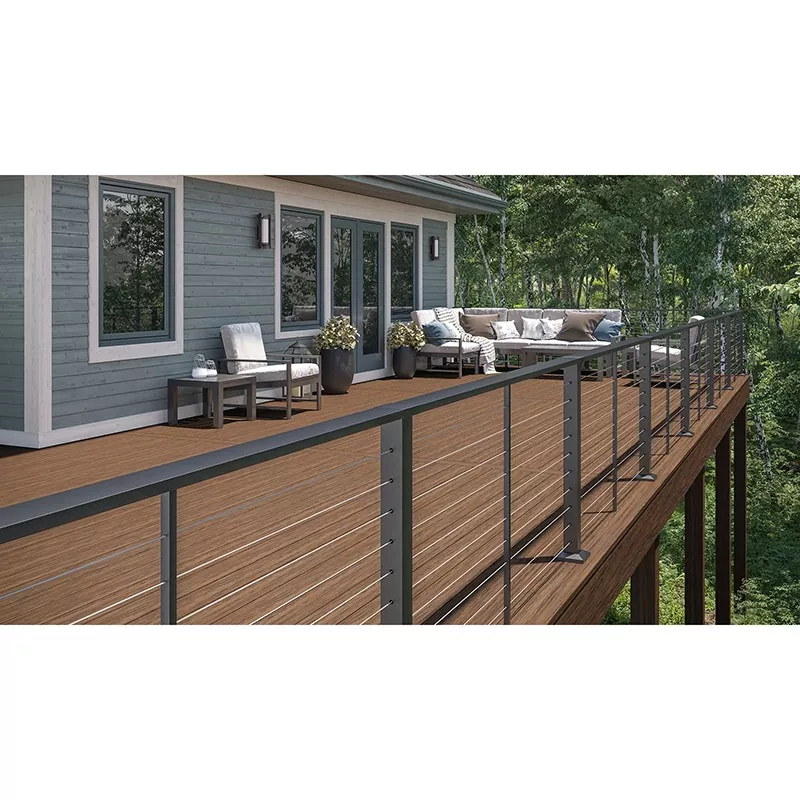

ราวจับสายเคเบิลคืออะไร?
ราวจับสายเคเบิลคือชุดราวบันไดที่เคเบิลสเตนเลสแนวนอนวิ่งเป็นช่องระหว่างเสาโครงสร้าง โดยมีรางด้านบนที่จับได้ต่อเนื่องอยู่เหนือเสาเหล่านั้น สายเคเบิลที่เติมเข้ามาแทนที่ราวบันไดหรือแผงทึบแบบดั้งเดิม โดยรักษาแนวการมองเห็นในขณะที่ตรงตามข้อกำหนดด้านความปลอดภัยเชิงโครงสร้างของระบบป้องกันหรือราวจับตามมาตรฐานรหัส
รางด้านบนเป็นองค์ประกอบที่กำหนด จะต้องต่อเนื่องกันที่ความสูงที่ถูกต้อง และจัดให้มีหน้าตัดที่หยิบจับได้ ซึ่งช่วยให้ผู้ใช้รักษาการสัมผัสกันเมื่อเดินลัดเลาะบันไดหรือทางลาด Vionta Metal จำหน่ายรางด้านบนในท่อสแตนเลสทรงกลม (ข้อกำหนดทั่วไปที่สุด) และช่องปิดด้วยไม้ (สำหรับการใช้งานที่ต้องใช้พื้นผิวด้ามจับที่ให้ความอบอุ่นมากขึ้น)
ตัวเลือกวัสดุ
สายเคเบิล เสา และอุปกรณ์ทั้งหมดมีจำหน่ายในสแตนเลส 304 หรือ 316 เกรดที่เหมาะสมขึ้นอยู่กับสภาพแวดล้อมการติดตั้ง:
| คุณสมบัติ | สแตนเลส 304 | สแตนเลส 316 |
| เนื้อหาโมลิบดีนัม | ไม่มี | 2–3% (ปัจจัยสำคัญสำหรับการต้านทานคลอไรด์) |
| ความต้านทานการกัดกร่อน | ดี - สภาพแวดล้อมภายในประเทศและที่กำบัง | ดีเยี่ยม – ติดชายฝั่ง ทะเล ติดสระน้ำ |
| แนะนำให้ใช้ | บันไดภายใน, บันไดภายนอกที่มีกำบัง, เชิงพาณิชย์ในเมือง | บันไดชายฝั่ง, ดาดฟ้าริมน้ำ, บริเวณโดยรอบสระว่ายน้ำ |
| ต้นทุนสัมพัทธ์ | ต่ำกว่า | สูงกว่า (พรีเมียมประมาณ 20–30%) |
ระบุเกรดเดียวกันสำหรับสายเคเบิล เสา ข้อต่อ และท่อรางด้านบนตลอดทั้งเส้น เพื่อหลีกเลี่ยงการกัดกร่อนของกัลวานิกระหว่างโลหะที่ไม่เหมือนกัน

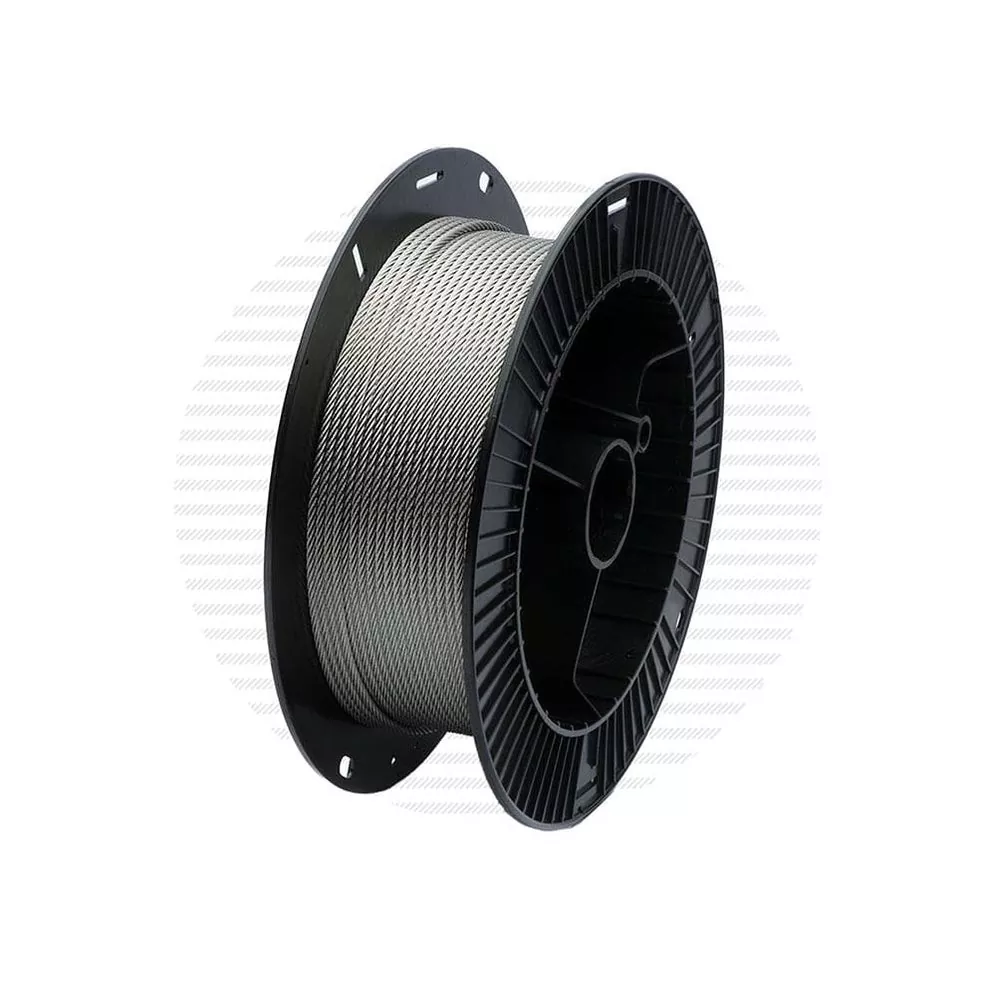

ข้อมูลจำเพาะทางเทคนิค

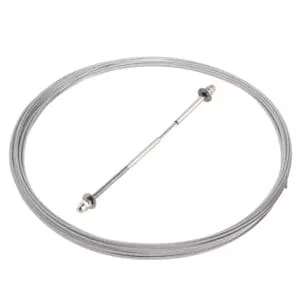

| พารามิเตอร์ | รายละเอียด |
| วัสดุสายเคเบิล | สแตนเลส 304 หรือ 316 (ระบุตามคำสั่งซื้อ) |
| เส้นผ่านศูนย์กลางของสายเคเบิล | 3 มม. / 4 มม. / 5 มม |
| การก่อสร้างสายเคเบิล | 1×19 เกลียว หรือ 7×7 เกลียว |
| ราวด้านบน-สแตนเลส | ท่อกลม Ø 42.4 มม. หรือ Ø 48.3 มม. ความหนาของผนัง 1.5–2.0 มม. |
| รางด้านบน — ตัวเลือกไม้ | ไม้เนื้อแข็งปิดทับช่องสแตนเลส ส่วนประมาณ 45×65 มม |
| โพสต์เนื้อหา | ท่อสแตนเลส 304 หรือ 316 |
| โพสต์โปรไฟล์ | สี่เหลี่ยมจัตุรัส (40×40 มม., 50×50 มม.) หรือทรงกลม (Ø 42.4 มม., Ø 48.3 มม.) |
| โพสต์ความหนาของผนัง | 1.5 มม. – 2.0 มม |
| ความสูงของเสามาตรฐาน | 900 มม. / 1,000 มม. / 1,100 มม. (มีรุ่นคราดบันได) |
| ระยะห่างของสายเคเบิล (แนวตั้ง) | โดยทั่วไปแล้ว ศูนย์กลาง 100 มม. (ปรับได้เพื่อให้เป็นไปตามรหัสท้องถิ่น) |
| อุปกรณ์ปลาย | ขั้วต่อแบบ Swaged หรือตัวปรับความตึงแบบเกลียว |
| การตกแต่งพื้นผิว | แปรงหมายเลข 4, กระจกขัดหมายเลข 8 หรือซาติน |
| ช่วงโพสต์สูงสุด | 1,500 มม. (ช่วงที่ยาวขึ้นต้องใช้ตัวปรับแรงตึงระดับกลาง) |
การปฏิบัติตามรหัสอ้างอิง
ระบบราวจับเคเบิลใช้ในโครงการต่างๆ ผ่านกรอบการกำกับดูแลหลายแบบ ข้อมูลต่อไปนี้ใช้กับข้อกำหนดราวจับโดยเฉพาะ (ไม่ใช่ข้อกำหนดของราวกั้น/ราวบันได):
| ตลาด | มาตรฐาน | ความต้องการราวบันได |
| สหรัฐอเมริกา (ที่อยู่อาศัย) | ไออาร์ซี R311.7.8 | โปรไฟล์ที่เข้าใจได้; หน้าตัดแบบวงกลม Ø 1.25–2 นิ้ว (32–51 มม.) |
| สหรัฐอเมริกา (เชิงพาณิชย์) | ไอบีซี 1014 | รางต่อเนื่อง โปรไฟล์ที่จับได้ภายในเส้นผ่านศูนย์กลาง 1.25–2 นิ้ว |
| ออสเตรเลีย | ป.ป.ช. / AS 1428.1 | รางวงกลมØ 30–50 มม. ต่อเนื่องกันตั้งแต่บนลงล่างของบันได |
| สหราชอาณาจักร / สหภาพยุโรป | บี 8300 / บีเอส EN 1991 | ราวจับที่ความสูง 900–1,000 มม. ส่วนวงกลมหรือวงรี |
| แคนาดา | เอ็นบีซีตอนที่ 9 / ตอนที่ 3 | โปรไฟล์ที่จับได้ Ø 30–43 มม.; ต่อเนื่องที่ด้านเปิดของบันได |
รางด้านบนของท่อกลมมาตรฐานของ Vionta Metal (Ø 42.4 มม.) อยู่ในช่วงที่เข้าใจได้สำหรับข้อกำหนดของ IRC, IBC, AS 1428.1 และ NBC ข้อมูลมิติผลิตภัณฑ์และใบรับรองวัสดุมีให้บริการตามคำขอเพื่อรองรับการส่งการปฏิบัติตามข้อกำหนด

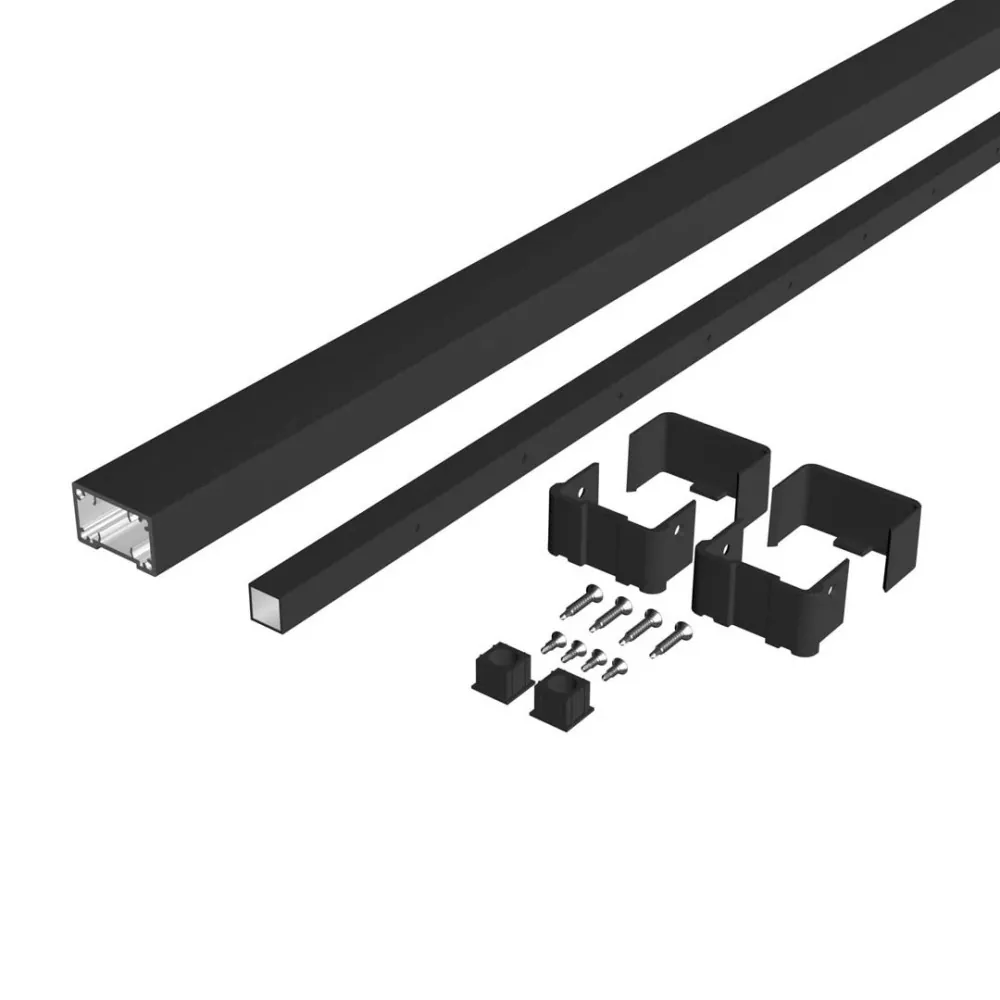

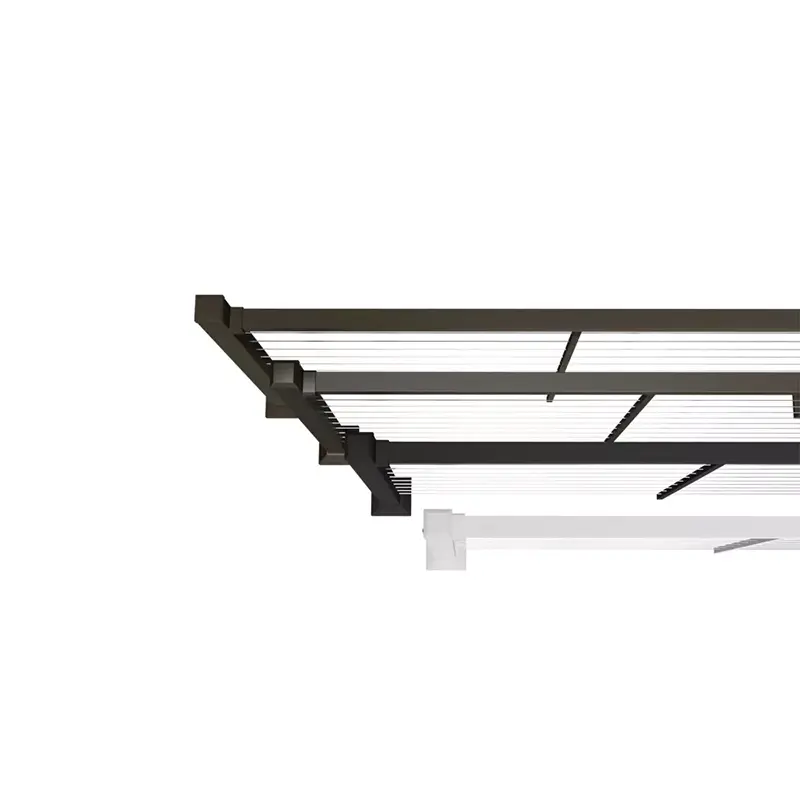

ส่วนประกอบของระบบ

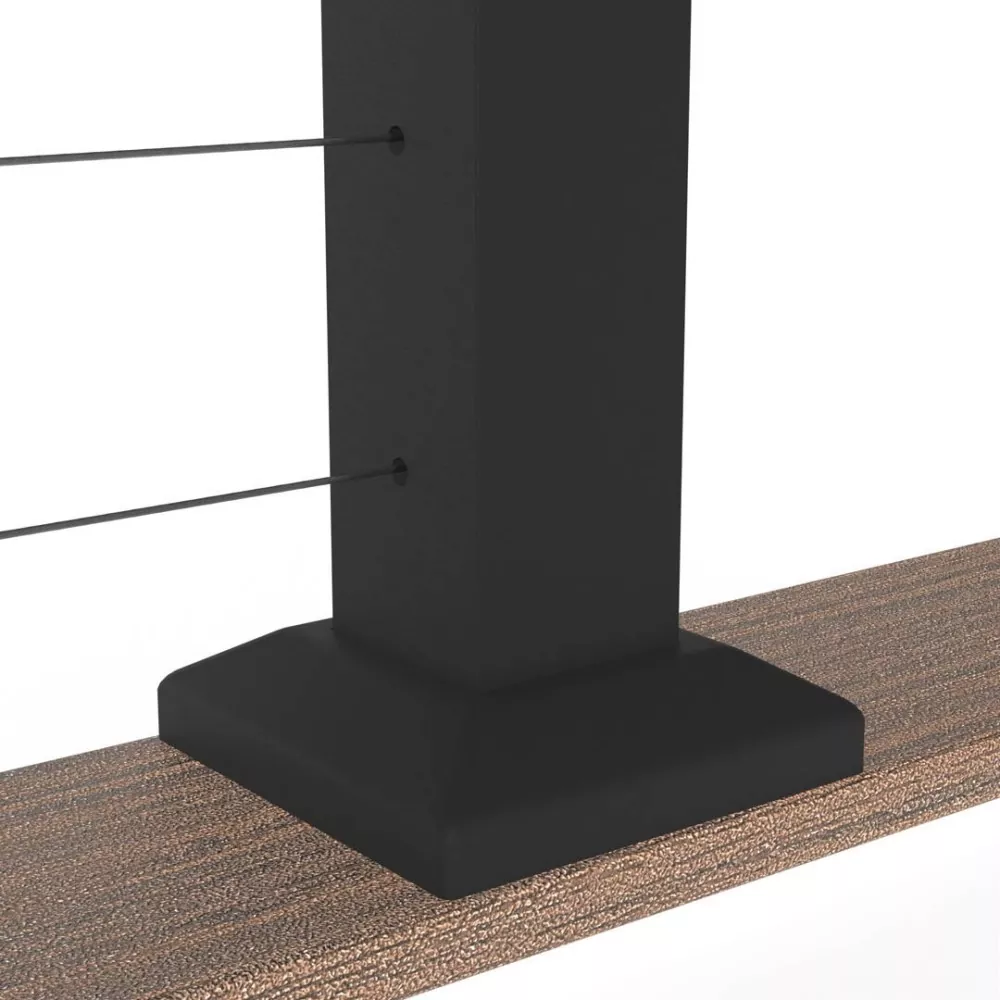

| ส่วนประกอบ | วัสดุ | การทำงาน |
| รางด้านบน | ท่อกลม 304/316 หรือช่องปิดฝาไม้ | พื้นผิวการจับหลัก — จะต้องต่อเนื่องและจับได้ต่อรหัส |
| สายเคเบิลทำงาน | สแตนเลส 304 หรือ 316 | เติมด้านล่างรางด้านบน — แผงกั้นความปลอดภัยของโครงสร้าง |
| กระทู้ | ท่อสแตนเลส 304 หรือ 316 | เสาค้ำโครงสร้าง — ถ่ายโอนน้ำหนักไปยังคานกั้นบันไดหรือวัสดุพิมพ์ |
| ขั้วต่อ/ตัวปรับความตึงแบบ Swaged | สแตนเลส 316 | สายเคเบิลพุกและแรงดึงวิ่งผ่านเสา |
| อุปกรณ์เข้ามุม/มุม | สแตนเลส 316 | ปล่อยให้สายเคเบิลเปลี่ยนทิศทางที่บันได |
| โพสต์แผ่นฐาน | สแตนเลส 304 หรือ 316 | การติดตั้งบนพื้นผิวหรือพังผืด — สลักหรือการเชื่อมเข้ากับคานหรือวัสดุพิมพ์ |
| ฝาปิดท้าย/ขายึดราง | สแตนเลส | ปิดผนึกท็อปส์ซูโพสต์; เชื่อมต่อรางด้านบนเข้ากับผนังหรือเสาใหม่ |

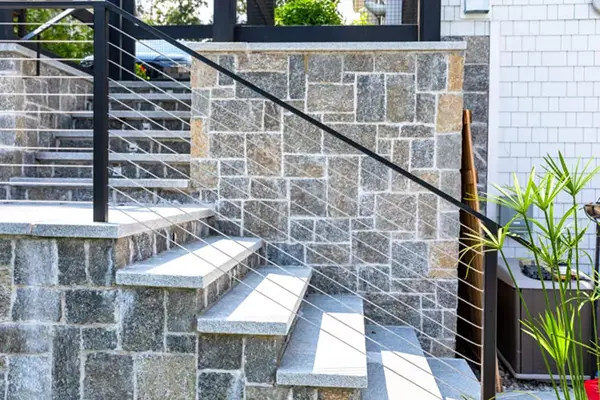

สถานการณ์การใช้งาน
ระบบราวจับเคเบิลจะถูกระบุทุกที่ที่ต้องใช้ราวจับแบบจับได้ตามมาตรฐานรหัสควบคู่ไปกับช่องเติมสายเคเบิลแบบเปิด การใช้งานทั่วไปได้แก่:
บันไดภายในที่อยู่อาศัยและบันไดห้องใต้หลังคา — บันไดดาดฟ้าไม้ภายนอก — แกนบันไดเชิงพาณิชย์ที่เป็นคอนกรีตและเหล็ก — ราวบันไดบันไดโรงแรมและการต้อนรับ — บันไดสาธารณะและระบบราวจับทางลาด — ชั้นลอยและการเชื่อมต่อบันไดแกลเลอรี่ — บันไดเลื่อนและราวบันไดเลื่อนทางเดิน
ตัวเลือกการปรับแต่ง
วิออนต้า เมทัลประดิษฐ์ระบบราวจับสายเคเบิลตามความต้องการเฉพาะของโครงการ คุณสามารถระบุพารามิเตอร์ต่อไปนี้ได้ในขั้นตอนการสั่งซื้อ:
| พารามิเตอร์ | ตัวเลือก |
| เกรดเคเบิ้ล | SS304 หรือ SS316 |
| เส้นผ่านศูนย์กลางของสายเคเบิล | 3 มม. / 4 มม. / 5 มม |
| การวางแนวการเดินสายเคเบิล | แนวนอน (มาตรฐาน) หรือแนวตั้ง |
| โปรไฟล์รางด้านบน | ท่อกลม (มาตรฐาน) ทรงรี หรือท่อปิดฝาไม้ |
| โพสต์โปรไฟล์ | สี่เหลี่ยมหรือกลม แผ่นฐานยึดพื้นผิวหรือด้านข้าง |
| การตกแต่งพื้นผิว | แปรงเบอร์ 4, ขัดกระจกเบอร์ 8, ซาติน |
| ความสูงของโพสต์ | มาตรฐาน 900/1,000/1,100 มม. มีคราดบันไดและความสูงที่กำหนดเอง |
| การกำหนดค่าบันได | มีทางตรง รูปตัว L รูปตัว U เกลียว - มีอุปกรณ์เข้ามุมให้มาด้วย |
โปรแกรม OEM และฉลากส่วนตัวมีไว้สำหรับผู้นำเข้าและสร้างผู้จัดจำหน่ายผลิตภัณฑ์ ติดต่อ riley@viontametal.com เพื่อแจ้งแบบโครงการหรือข้อกำหนดเฉพาะเพื่อขอใบเสนอราคาที่ปรับให้เหมาะสม
ภาพรวมการติดตั้ง
การติดตั้งราวจับสายเคเบิลบนบันไดมีลำดับเดียวกันกับระบบพื้นเรียบ โดยมีข้อพิจารณาเพิ่มเติมเกี่ยวกับมุมคายบันไดและการวิ่งรางด้านบนอย่างต่อเนื่อง
1. ติดแผ่นฐานเสาเข้ากับคานกั้นบันไดหรือวัสดุรองพื้นที่จุดกึ่งกลางที่กำหนด สำหรับการใช้งานบันได โดยทั่วไปเสาจะตั้งอยู่บนแนวดิ่ง ไม่ตั้งฉากกับคราด
2. ตั้งเสาลูกดิ่งและแผ่นฐานยึดให้แน่น ตรวจสอบการจัดแนวด้วยเส้นสตริงจากโพสต์บนลงล่าง
3. สายป้อนวิ่งผ่านเสาและตัวกั้นระดับกลาง บนทางขึ้นบันไดแบบลาดเอียง จะใช้ข้อต่อมุมของสายเคเบิลที่เสาด้านบนและด้านล่าง
4. ใช้ความตึงกับการเดินสายเคเบิลตามเอกสารข้อมูลจำเพาะการตึงของ Vionta ความตึงของเป้าหมายจะแตกต่างกันไปตามเส้นผ่านศูนย์กลางของสายเคเบิลและช่วงหลัง
5. แก้ไขรางด้านบน — ต่อเนื่องตั้งแต่การลงจอดด้านบนจนถึงด้านล่างใหม่ ขายึดผนังยึดรางกับอิฐหรือไม้ตามที่ต้องการ
6. ตรวจสอบระยะห่างของสายเคเบิล เสาดิ่ง และแรงบิดของตัวยึดทั้งหมด ตึงอีกครั้งหลังจาก 30 วัน
วิออนต้า เมทัลมีคู่มือการติดตั้งในรูปแบบ PDF เอกสารข้อมูลจำเพาะเกี่ยวกับแรงตึงเฉพาะบันได และค่าแรงบิดที่เหมาะสมในทุกคำสั่งซื้อ สำหรับโครงสร้างบันไดที่ซับซ้อน ทีมงานด้านเทคนิคของเราสามารถจัดทำแบบร่างของร้านค้าได้ตามคำขอ
การควบคุมคุณภาพ
| ทดสอบ/ตรวจสอบ | มาตรฐาน |
| การตรวจสอบเกรดวัสดุ | ใบรับรองโรงงานสำหรับสายเคเบิล ท่อ และข้อต่อ - 304 หรือ 316 ตามที่ระบุ |
| การทดสอบโหลดการแตกหักของสายเคเบิล | ตัวอย่างการทดสอบแรงดึงตาม ASTM A492 หรือเทียบเท่า |
| การทดสอบสเปรย์เกลือ | ขั้นต่ำ 500 ชั่วโมงต่อ ASTM B117 |
| การตรวจสอบมิติรางบน | OD และความหนาของผนัง ±0.1 มม. ความตรง 1 มม./ม |
| การตรวจสอบพื้นผิวสำเร็จ | มองเห็นได้ 100% — ไม่มีรูพรุน ข้อบกพร่องในการเชื่อม หรือการรวมพื้นผิว |
| การตรวจสอบการประกอบก่อนการจัดส่ง | ระบบตัวอย่างประกอบและตรวจสอบก่อนโหลดคอนเทนเนอร์ |
โรงงานและบริการ OEM

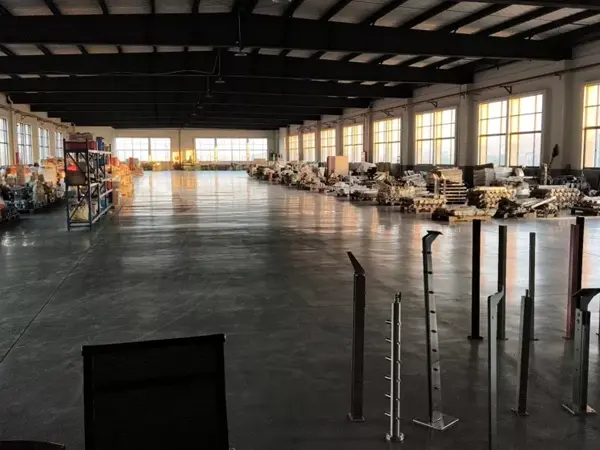

วิออนต้า เมทัลดำเนินธุรกิจโรงงานผลิตของตนเองในเมือง Cixi เมือง Ningbo เราจัดการการอัดขึ้นรูป การตัด การเชื่อม การขัดเงา การประกอบสายเคเบิล และการตรวจสอบก่อนการจัดส่งภายในบริษัท มีโปรแกรม OEM และฉลากส่วนตัวให้เลือก — เราสามารถสร้างระบบราวจับสายเคเบิลตามข้อกำหนดของคุณ ติดเครื่องหมายแบรนด์ของคุณ และบรรจุหีบห่อตามข้อกำหนดในการติดฉลากของคุณ
เราจัดหาระบบราวจับสายเคเบิลให้กับสหราชอาณาจักร เยอรมนี เนเธอร์แลนด์ ออสเตรเลีย แคนาดา และสหรัฐอเมริกา มีใบรับรองการทดสอบวัสดุและการสนับสนุนการตรวจสอบจากบุคคลที่สามสำหรับโครงการที่ต้องการ
คำถามที่พบบ่อย
ราวจับเคเบิลและราวบันไดเคเบิลแตกต่างกันอย่างไร?
ราวจับสายเคเบิลมีรางด้านบนที่จับได้เป็นองค์ประกอบการทำงานหลัก ซึ่งเป็นข้อกำหนดที่ถูกต้องสำหรับการใช้งานบันไดที่รหัสต้องใช้ราวจับต่อเนื่อง ราวบันไดเคเบิลหมายถึงระบบป้องกันที่สมบูรณ์ (เสาและปลั๊กเคเบิล) และอาจไม่รวมรางด้านบนที่สามารถจับได้ สำหรับบันได ให้ระบุราวจับสาย สำหรับขอบดาดฟ้าและระเบียง ให้ระบุลูกกรงสายไฟ
มีโปรไฟล์รางชั้นนำอะไรบ้าง?
ท่อกลมสแตนเลสขนาด Ø 42.4 มม. หรือ Ø 48.3 มม. (ขัดเงาหรือขัดเงากระจก) และช่องปิดฝาด้วยไม้ โดยมีขนาดประมาณ 45×65 มม. ตัวเลือกท่อกลมอยู่ในช่วงเส้นผ่านศูนย์กลางที่จับได้ซึ่งกำหนดโดย IRC, IBC และ AS 1428.1
ราวจับแบบเคเบิลสามารถใช้กับบันไดมุมหรือแบบขดลวดได้หรือไม่?
ใช่. เสามุมพร้อมข้อต่อมุมของสายเคเบิลช่วยให้สายเคเบิลเปลี่ยนทิศทางเมื่อลงจอดโดยไม่ทำให้ช่องเติมขาด Vionta Metal ประดิษฐ์ระบบตามรูปทรงบันไดเฉพาะโครงการตามคำขอ
ฉันควรระบุเกรดสายเคเบิลใดสำหรับการติดตั้งภายนอกอาคาร
สำหรับสภาพแวดล้อมกลางแจ้งส่วนใหญ่ เกรด 304 ก็เพียงพอแล้ว สำหรับการติดตั้งชายฝั่ง ริมน้ำ หรือติดกับสระน้ำ ให้ระบุ 316 ตลอดทั้งสายเคเบิล เสา และอุปกรณ์ทั้งหมด ใช้เกรดเดียวกันสำหรับส่วนประกอบโลหะทั้งหมดเพื่อหลีกเลี่ยงการกัดกร่อนของกัลวานิก
ราวจับสายเคเบิลตรงตามข้อกำหนดรหัสราวบันไดหรือไม่?
ได้ เมื่อเส้นผ่านศูนย์กลางรางด้านบนอยู่ในช่วงที่จับได้ (โดยทั่วไปคือ 1.25–2 นิ้ว / 32–51 มม. สำหรับรหัส US) Vionta Metal สามารถจัดเตรียมข้อกำหนดและข้อมูลมิติเพื่อรองรับเอกสารการปฏิบัติตามข้อกำหนดสำหรับ IRC, IBC, AS 1428.1, BS EN 1991 และ NBC
ระยะเวลารอคอยสินค้าจากจีนคือเท่าไร?
การผลิตและการจัดส่งมาตรฐานจะใช้เวลา 15-25 วัน ขึ้นอยู่กับปริมาณการสั่งซื้อและการปรับแต่ง ระยะเวลารอคอยสินค้าได้รับการยืนยันในขั้นตอนการเสนอราคา
